PROYECTO DE TOPOLOGIA DE RED

FINALIDAD DEL PROYECTO
La finalidad del proyecto fue representar a las topologias (bus, estrella, árbol y híbrida) mediante la maqueta hecha con :
*Madera
*Manguera
*Agua
*Peses
*Conchitas
*Fondos de botellas
En esta maqueta lo que hicimos fue hacerle un orificio al costado del fondo de la botella y conectar la manguera para que por alli pudiera pasar el agua junto con los peses para simular el paso de la informacion a la computadora que en ese caso serian los fondos de botellas.

MODELO OSI

El modelo de interconexión de sistemas abiertos, también llamado OSI (en inglés open system interconnection) es el modelo de red descriptivo creado por la Organización Internacional para la Estandarización en el año 1984. Es decir, es un marco de referencia para la definición de arquitecturas de interconexión de sistemas de comunicaciones.:

• Capa Física o de Acceso de Red ("Network Access Layer"). Responsable del envío de la información sobre el sistema hardware utilizado en cada caso. Se utiliza un protocolo distinto según el tipo de red física.
• Capa de Red también llamada capa Internet ("Internet Layer"). Es la responsable de enviar los datos a través de las distintas redes físicas que pueden conectar una máquina origen con la de destino de la información.  Los protocolos de transmisión, como el IP están íntimamente asociados a esta capa.
• Capa de transporte ("Host-to-Host Layer"). Controla el establecimiento y fin de la conexión; control de flujo de datos; retransmisión de datos perdidos, y otros detalles de la transmisión entre dos sistemas.  Los protocolos mas importantes a este nivel son TCP y UDP (mutuamente excluyentes).
• Capa de aplicación ("Application layer"). Conformada por los protocolos que sirven directamente a los programas de usuario; Navegador, e-mail, FTP, TELNET, etc.

Su filosofía se basa en descomponer la funcionalidad de la cadena de transmisión en diversos módulos, cuya interfaz con los adyacentes esté estandarizada.  Esta filosofía de diseño presenta una doble ventaja:  el cambio de un módulo no afecta necesariamente a la totalidad de la cadena. Además puede existir una cierta interoperabilidad entre diversos productos y fabricantes hardware/software, dado que los límites y las interfaces están perfectamente definidas.  Esto supone por ejemplo, que dos softwares de comunicación distintos puedan utilizar el mismo medio físico de comunicación.

Sinopsis

El modelo OSI tiene dos componentes principales:

• Un modelo de red, denominado modelo básico de referencia ("Basic Reference Model") o capa de servicio ("Server-layer").
• Una serie de protocolos concretos.

El modelo de red, aunque inspirado en el de Internet no tiene mas semejanzas con aquél.  Está basado en un modelo de siete capas, mientras que el primitivo de Internet estaba basado en 4.  Actualmente todos los desarrollos se basan en este modelo de 7 niveles que son los siguientes: 1 Físico;  2 de Enlace;  3 de Red; 4 de Transporte; 5 de Sesión; 6 de Presentación y 7 de Aplicación.  Cada nivel realiza una función concreta, y está separado de los adyacentes por interfaces conocidas, sin que le incumba ningún otro aspecto del total de la comunicación son de gran utilidad.  El concepto subyacente es el mismo que nos permite poner los datos de dirección y remite en una carta; franquearla y depositarla en el buzón del servicio de correos sin preocuparnos de nada más.  La carta sigue una serie de procesos dentro del servicio de correos sin que cada uno tenga que preocuparse de los que le han precedido o le sucederán.  Finalmente, la carta es entregada al destinatario en su buzón, que solo tiene que leerla.

Generalmente los dispositivos utilizados en las redes circunscriben su operación a uno o varios de estos niveles.  Por ejemplo, un concentrador ("Hub") que amplifica y retransmite la señal a través de todos sus puertos, está operando exclusivamente en la capa 1, mientras que un conmutador ("Switch") opera en las capas 1 y 2;  un enrutador ("Router") opera en las capas 1, 2 y 3.  Finalmente una estación de trabajo de usuario generalmente maneja las capas 5, 6 y 7.

En lo que respecta al software, hay que señalar que cada capa utiliza un protocolo específico para comunicarse con las capas adyacentes, y que añade a la cabecera ("Header") del paquete cierta información adicional ("Protocol Header").

Las capas del modelo OSI

La descripción esquemática de las diversas capas que componen este modelo es como sigue:

Capa física -1-

("Physical layer"); es la encargada de transmitir los bits de información por la línea o medio utilizado para la transmisión.  Se ocupa de las propiedades físicas y características eléctricas de los diversos componentes;  de la velocidad de transmisión, si esta es uni o bidireccional (simplex, duplex o flull-duplex).  También de aspectos mecánicos de las conexiones y terminales, incluyendo la interpretación de las señales eléctricas.

Como resumen de los cometidos de esta capa, podemos decir que se encarga de transformar un paquete de información binaria ("Frame") en una sucesión de impulsos adecuados al medio físico utilizado en la transmisión.  Estos impulsos pueden ser eléctricos (transmisión por cable); electromagnéticos (transmisión Wireless) o luminosos (transmisión óptica).  Cuando actúa en modo recepción el trabajo es inverso; se encarga de transformar estos impulsos en paquetes de datos binarios que serán entregados a la capa de enlace (ver a continuación).

Por ejemplo:  este nivel define la medidas del cable coaxial Ethernet y de los conectores BNC utilizados.  Otro ejemplo de estándares relativos a esta capa son RS-232 para comunicaciones serie y X.21

Capa de enlace -2-

("Data Link layer").  Puede decirse que esta capa traslada los mensajes hacia/desde la capa física a la capa de red (que veremos a continuación).  Especifica como se organizan los datos cuando se transmiten en un medio particular. P.E. esta capa define como son los cuadros ("Frames"), las direcciones y las sumas de control ("Checksum") de los paquetes Ethernet.

Además del direccionamiento local, se ocupa de la detección y control de errores ocurridos en la capa física, del control del acceso a dicha capa y de la integridad de los datos y fiabilidad de la transmisión.  Para esto agrupa la información a transmitir en bloques ("Frames"), e incluye a cada uno una suma de control que permitirá al receptor comprobar su integridad.  Los datagramas recibidos son comprobados por el receptor.  Si algún datagrama se ha corrompido se envía un mensaje de control al remitente solicitando su reenvío.  El protocolo PPP es ejemplo de esta capa.

La capa de enlace puede considerarse dividida en dos subcapas:

• Control lógico de enlace LLC("Logical Link Control") define la forma en que los datos son transferidos sobre el medio físico, proporcionando servicio a las capas superiores.
• Control de acceso al medio MAC ("Medium Access Control").  Esta subcapa actúa como controladora del hardware subyacente (el adaptador de red).  De hecho el controlador de la tarjeta de red es denominado a veces "MAC driver", y la dirección física contenida en el hardware de la tarjeta es conocida como dirección MAC ("MAC addressSu principal tarea (que le proporciona el nombre -control de acceso-) consiste en arbitrar la utilización del medio físico para facilitar que varios equipos puedan competir simultáneamente por la utilización de un mismo medio de transporte.  El mecanismo CSMA/CD("Carrier Sense Multiple Access with Collision Detection") utilizado en Ethernet es un típico ejemplo de esta subcapa.

Capa de Red -3-

("Network layer").  Esta capa se ocupa de la transmisión de los datagramas (paquetes) y de encaminar cada uno en la dirección adecuada ("Routing"), tarea esta que puede ser complicada en redes grandes como Internet, pero no se ocupa para nada de los errores o pérdidas de paquetes.  Por ejemplo, define la estructura de direcciones y rutas de Internet.  A este nivel se utilizan dos tipos de paquetes:  paquetes de datos y paquetes de actualización de ruta.  Como consecuencia esta capa puede considerarse subdividida en dos:

• Transporte. Encargada de encapsular los datos a transmitir (de usuario).  Utiliza los paquetes de datos.   En esta categoría se encuentra el protocolo IP ("Internet Protocol" ).
• Conmutación ("Switching"): Esta parte es la encargada de intercambiar información de conectividad específica de la red (su actividad es raramente percibida por el usuario).  Los routers son dispositivos que trabajan en este nivel y se benefician de estos paquetes de actualización de ruta.  En esta categoría se encuentra el protocolo ICMP ("Internet Control Message Protocol"), responsable de generar mensajes cuando ocurren errores en la transmisión y de un modo especial de eco que puede comprobarse mediante PING.

Los protocolos más frecuentemente utilizados en esta capa son dos:  X.25 e IP.

Capa de Transporte -4-

("Transport layer"). Esta capa se ocupa de garantizar la fiabilidad del servicio, describe la calidad y naturaleza del envío de datos. P.E. esta capa define cuando y como debe utilizarse la retransmisión para asegurar su llegada.   Para ello divide el mensaje recibido de la capa de sesión   en trozos (datagramas), los numera correlativamente y los entrega a la capa de red   para su envío.  Durante la recepción, si la capa de Red utiliza el protocolo IP, la capa de Transporte es responsable de reordenar los paquetes recibidos fuera de secuencia.  También puede funcionar en sentido inverso multiplexando una conexión de transporte entre diversas conexiones de datos.  Este permite que los datos provenientes de diversas aplicaciones compartan el mismo flujo hacia la capa de red.

Un ejemplo típico de protocolo usado en esta capa es TCP ("Transport Control Protocol"), que con su homólogo IP de la capa de Red, configuran la suite TCP/IP utilizada en Internet, aunque existen otros como UDP ("Universal Datagram Protocol") una capa de transporte utilizada también en Internet por algunos programas de aplicación.

Capa de Sesión -5-

("Session Layer").  Es una extensión de la capa de transporte que ofrece control de diálogo y sincronización, aunque en realidad son pocas las aplicaciones que hacen uso de ella.  Por ejemplo, las comunicaciones de Internet no la utilizan.

Capa de Presentación -6-

("Presentation layer").  Esta capa se ocupa de los aspectos semánticos de la comunicación (describe la sintaxis de los datos a transmitir), estableciendo los arreglos necesarios para que puedan comunicar máquinas que utilicen diversa representación interna para los datos.  P.E. describe como pueden transferirse números de coma flotante entre equipos que utilizan distintos formatos matemáticos.  Esta capa es buena candidata para implementar aplicaciones de criptografía.

En teoría esta capa "presenta" los datos a la capa de aplicación   cogiendo los datos recibidos y transformándolos en formatos como texto imágenes y sonido.  Como veremos a continuación, en realidad esta capa puede estar ausente, ya que son pocas las aplicaciones que hacen uso de ella.

Capa de Aplicación -7-

("Application layer").  Esta capa describe como hacen su trabajo los programas de aplicación (navegadores, clientes de correo, terminales remotos, transferencia de ficheros etc).  Por ejemplo, esta capa implementa la operación con ficheros del sistema.  Por un lado interactúan con la capa de presentación; por otro representan la interfaz con el usuario, entregándole la información y recibiendo los comandos que dirigen la comunicación.

Ejemplos de protocolos utilizados por los programas de esta capa son HTTP, SMTP, POP, IMAP etc.

PPP  ("Point-to-Point Protocol"). Un protocolo utilizado para enviar paquetes punto-a-punto sobre líneas serie.  Es uno de los más utilizados en Internet para comunicaciones sobre líneas telefónicas (comunicación con otras redes a través de módem), ya que permite utilizar sobre él otros protocolos de más alto nivel (más cercanos a la capa de Aplicación), como IPX/SPX y TCP/IP.  Puede ser utilizado también sobre conexiones de red distintas de las telefónicas.  Windows lo instala cuando se instala un módem o servicio de RAS.

La disección del funcionamiento del hardware y software de comunicaciones para asimilarlos a las distintas capas del modelo OSI se hace cada vez más complicado. En especial porque han surgido especificaciones para comunicaciones avanzadas de red que permiten que un cierto protocolo (por ejemplo TCP/IP) pueda utilizar diversos adaptadores de red, y que un adaptador físico pueda utilizar diversos protocolos software.  Estas especificaciones son NDIS ("Network Driver Interface Specification") y ODI ("Open Data-Link Interface"), desarrolladas respectivamente por Microsoft-3Com y Apple-Novell.

PING ("Packet Internetwork Groper")  Rastreador de paquetes en redes.  Un programa muy útil para averiguar determinados aspectos de las comunicaciones en redes IP.

LINUX

Linux es un sistema operativo, compatible Unix. Dos características muy peculiares lo diferencian del resto de sistemas que podemos encontrar en el mercado, la primera, es que es libre, esto significa que no tenemos que pagar ningún tipo de licencia a ninguna casa desarrolladora de software por el uso del mismo, la segunda, es que el sistema viene acompañado del código fuente.

Linux se distribuye bajo la GNU General Public License por lo tanto, el código fuente tiene que estar siempre accesible y cualquier modificación ó trabajo derivado tiene que tener esta licencia.

Características:

*Multitarea: la habilidad de ejecutar varios programas al mismo tiempo. LINUX utiliza la llamada multitarea preventiva, la cual asegura que todos los programas que se están utilizando en un momento dado serán ejecutados, siendo el sistema operativo el encargado de ceder tiempo de microprocesador a cada programa.

*Multiusuario: Muchos usuarios usando la misma máquina al mismo tiempo.

*Multiplataforma: Las plataformas en las que en un principio se puede utilizar Linux son 386-, 486-. Pentium, Pentium Pro, Pentium II, Amiga y Atari, también existen versiones para su utilización en otras plataformas, como amd64, Alpha, ARM, MIPS, PowerPC y SPARC.

*Multiprocesador: Soporte para sistemas con más de un procesador está disponible para Intel, AMD y SPARC.

*Funciona en modo protegido 386.

*Protección de la memoria entre procesos, de manera que uno de ellos no pueda colgar el sistema.

*Carga de ejecutables por demanda.

*Política de copia en escritura para la compartición de páginas entre ejecutables: esto significa que varios procesos pueden usar la misma zona de memoria para ejecutarse.

*Memoria virtual usando pagina acción (sin intercambio de procesos completos) a disco: A una partición en el sistema de archivos, con la posibilidad de añadir más áreas de intercambio sobre la marcha.

*Librerías compartidas de carga dinámica (DLL's) y librerías estáticas.

*Compatible con POSIX, System V y BSD a nivel fuente.

*Todo el código fuente está disponible, incluyendo el núcleo completo y todos los drivers, las herramientas de desarrollo y todos los programas de usuario; además todo ello se puede distribuir libremente.

*Control de tareas POSIX.

*Pseudo-terminales (pty's).

*Emulación de 387 en el núcleo, de tal forma que los programas no tengan que hacer su propia emulación matemática.

Ventajas de Linux

1.    Linux es básicamente un duplicado de UNIX, lo que significa que incorpora muchas de las ventajas de este importante sistema operativo.

2.    En Linux pueden correr varios procesos a la vez de forma ininterrumpida como un servidor de red al tiempo que un procesador de textos, una animación, copia de archivos o revisar el correo electrónico.

3.    Seguridad porque es un sistema operacional diseñado con la idea de Cliente - Servidor con permisos de acceso y ejecución a cada usuario. Esto quiere decir que varios usuarios pueden utilizar una misma máquina al tiempo sin interferir en cada proceso.

4.    Linux es software libre, casi gratuito. Linux es popular entre programadores y desarrolladores e implica un espíritu de colaboración.

5.    Linux integra una implementación completa de los diferentes protocolos y estándares de red, con los que se puede conectar fácilmente a Internet y acceder a todo tipo de información disponible.

6.    Su filosofía y sus programas están dictados por el movimiento ``Open Source'' que ha venido crecido en los últimos años y ha adquirido el suficiente fortaleza para hacer frente a los gigantes de la industria del software.

7.    Linux puede ser utilizado como una estación personal pero también como un potente servidor de red.

8.    Linux incorpora una gama de sistemas de interfaz gráfica (ventanas) de igual o mejor calidad que otras ofrecidas en muchos paquetes comerciales.

9.    Posee el apoyo de miles de programadores a nivel mundial.

10.                      El paquete incluye el código fuente, lo que permite modificarlo de acuerdo a las necesidades del usuario.

11.                      Utiliza varios formatos de archivo que son compatibles con casi todos los sistemas operacionales utilizados en la actualidad.

Desventajas de Linux

1.    Linux no cuenta con una empresa que lo respalde, por lo que no existe un verdadero soporte como el de otros sistemas operativos.

2.    La pendiente de aprendizaje es lenta.

3.    No es tan fácil de usar como otros sistemas operativos, aunque actualmente algunas distribuciones están mejorando su facilidad de uso, gracias al entorno de ventanas, sus escritorios y las aplicaciones diseñadas específicamente para él, cada día resulta más sencillo su integración y uso.

4.    Documentación y terminología muy técnica.

5.    Para usuarios corrientes, todavía no es un sistema de escritorio.

6.    Funciona únicamente con proveedores de hardware que accedieron a la licencia GPL y en algunas instancias no es compatible con variedad de modelos y marcas.

7.    Requiere consulta, lectura e investigación en lista, foros o en bibliografía dedicada al tema.

8.    La configuración de dispositivos de entrada y salida no es trivial.

9.    Muy sensible al hardware.

10.                      Muchas distribuciones e idiomas.

11.                      Hay que leer y entender código

TECNOLOGÍA Y SISTEMAS DE COMUNICACIÓN Y ENRUTAMIENTO

CONCENTRADOR

Un concentrador (hub) es un elemento de hardware que permite concentrar el tráfico de red que proviene de múltiples hosts y regenerar la señal. El concentrador es una entidad que cuenta con determinada cantidad de puertos (posee tantos puertos como equipos a conectar entre sí, generalmente 4, 8, 16 ó 32). Su único objetivo es recuperar los datos binarios que ingresan a un puerto y enviarlos a los demás puertos. Al igual que un repetidor, el concentrador funciona en el nivel 1 del modelo OSI. Es por ello que a veces se lo denomina repetidor multipuertos.

El concentrador (hub) conecta diversos equipos entre sí, a veces dispuestos en forma de estrella, de donde deriva el nombre de HUB (que significa cubo de rueda en inglés; la traducción española exacta es repartidor) para ilustrar el hecho de que se trata del punto por donde se cruza la comunicación entre los diferentes equipos.

TIPOS DE CONCENTRADORES

Existen diferentes categorías de concentradores (hubs):

• concentradores "activos": Están conectados a una fuente de alimentación eléctrica y permiten regenerar la señal que se envía a los diferentes puertos;
• puertos "pasivos": Simplemente envían la señal a todos los hosts conectados, sin amplificarla.

CONEXIÓN DE MÚLTIPLES CONCENTRADORES

Es posible conectar varios concentradores (hubs) entre sí para centralizar un gran número de equipos. Esto se denomina conexión en cadena margarita(daisy chains en inglés). Para ello, sólo es necesario conectar los concentradores mediante un cable cruzado, es decir un cable que conecta los puertos de entrada/salida de un extremo a aquéllos del otro extremo.

Los concentradores generalmente tienen un puerto especial llamado "enlace ascendente" para conectar dos concentradores mediante un cable de conexión. Algunos concentradores también pueden cruzar o descruzar automáticamente sus puertos, en función de que se encuentren conectados a un host o a un concentrador.

Si desea conectar varios equipos a su conexión de Internet, un concentrador no será suficiente. Necesitará un router o un conmutador, o dejar el equipo conectado directamente como una pasarela (permanecerá encendido mientras los demás equipos de la red deseen acceder a Internet).

REPETIDOR

Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable.

El término repetidor se creó con la telegrafía y se refería a un dispositivo electromecánico utilizado para regenerar las señales telegráficas. El uso del término ha continuado en telefonía y transmisión de datos.

HUB

Un hub es un equipo de redes que permite conectar entre sí otros equipos o dispositivos retransmitiendo los paquetes de datos desde cualquiera de ellos hacia todos los demás.

SWITCH

El switch (palabra que significa “conmutador”) es un dispositivo que permite la interconexión de redes sólo cuando esta conexión es necesaria. Para entender mejor que es lo que realiza, pensemos que la red está dividida en segmentos por lo que, cuando alguien envía un mensaje desde un segmento hacia otro segmento determinado, el switch se encargará de hacer que ese mensaje llegue única y exclusivamente al segmento requerido.

El switch opera en la capa 2 del modelo OSI, que es el nivel de enlace de datos, y tienen la particularidad de aprender y almacenar las direcciones (los caminos) de dicho nivel, por lo que siempre irán desde el puerto de origen directamente al de llegada, para evitar los bucles (habilitar mas de un camino para llegar a un mismo destino). Asimismo, tiene la capacidad de poder realizar las conexiones con velocidades diferentes en sus ramas, variando entre 10 Mbps y 100 Mbps.

Se puede decir que es una versión mejorada del hub ya que, si bien tienen la misma función, el switch lo hace de manera más eficiente: se encargará de encaminar la conexión hacia el puerto requerido por una única dirección y, de esta manera, produce la reducción del tráfico y la disminución de las coaliciones notablemente, funciones fundamentales por las cuales se originó este dispositivo.

ROUTER

Enrutador, encaminador. Dispositivo hardware o software para interconexión de redes de computadoras que opera en la capa tres (nivel de red) del modelo OSI. El router interconecta segmentos de red o redes enteras. Hace pasar paquetes de datos entre redes tomando como base la información de la capa de red.

El router toma decisiones (basado en diversos parámetros) con respecto a la mejor ruta para el envío de datos a través de una red interconectada y luego redirige los paquetes hacia el segmento y el puerto de salida adecuados.

ESTRUCTURA Y CONFIGURACIÓN DE MEDIO DE TRANSMICION FÍSICA

El propósito fundamental de la estructura física de la red consiste en transportar, como flujo de bits, la información de una máquina a otra. Para realizar esta función se van a utilizar diversos medios de transmisión.

COAXIAL:

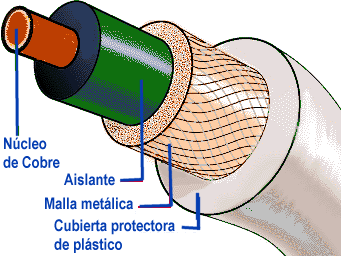

Este tipo de cable está compuesto de un hilo conductor central de cobre rodeado por una malla de hilos de cobre. El espacio entre el hilo y la malla lo ocupa un conducto de plástico que separa los dos conductores y mantiene las propiedades eléctricas. Todo el cable está cubierto por un aislamiento de protección para reducir las emisiones eléctricas. El ejemplo más común de este tipo de cables es el coaxial de televisión.

Originalmente fue el cable más utilizado en las redes locales debido a su alta capacidad y resistencia a las interferencias, pero en la actualidad su uso está en declive.

Su mayor defecto es su grosor, el cual limita su utilización en pequeños conductos eléctricos y en ángulos muy agudos.

PAR TRENZADO:

Es el tipo de cable más común y se originó como solución para conectar teléfonos, terminales y ordenadores sobre el mismo cableado. Cada cable de este tipo está compuesto por un serie de pares de cables trenzados. Los pares se trenzan para reducir la interferencia entre pares adyacentes. Normalmente una serie de pares se agrupan en una única funda de color codificado para reducir el número de cables físicos que se introducen en un conducto.

El número de pares por cable son 4, 25, 50, 100, 200 y 300. Cuando el número de pares es superior a 4 se habla de cables multipar.

FIBRA OPTICA

Este cable está constituido por uno o más hilos de fibra de vidrio, cada fibra de vidrio consta de:

·         Un núcleo central de fibra con un alto índice de refracción.

·         Una cubierta que rodea al núcleo, de material similar, con un índice de refracción ligeramente menor.

·         Una envoltura que aísla las fibras y evita que se produzcan interferencias entre fibras adyacentes, a la vez que proporciona protección al núcleo. Cada una de ellas está rodeada por un revestimiento y reforzada para proteger a la fibra.

La luz producida por diodos o por láser, viajan a través del núcleo debido a la reflexión que se produce en la cubierta, y es convertida en señal eléctrica en el extremo receptor.

La fibra óptica es un medio excelente para la transmisión de información porque tiene: gran ancho de banda, baja atenuación de la señal, integridad, inmunidad a interferencias electromagnéticas, alta seguridad y larga duración. Su mayor desventaja es su coste de producción superior al resto de los tipos de cable, debido a necesitarse el empleo de vidrio de alta calidad y la fragilidad de su manejo en producción. La terminación de los cables de fibra óptica requiere un tratamiento especial que ocasiona un aumento de los costes de instalación.

Uno de los parámetros más característicos de las fibras es su relación entre los índices de refracción del núcleo y de la cubierta que depende también del radio del núcleo y que se denomina frecuencia fundamental o normalizada; también se conoce como apertura numérica y es adimensional. Según el valor de este parámetro se pueden clasificar los cables de fibra óptica en dos clases:

·         Monomodo. Cuando el valor de la apertura numérica es inferior a 2,405, un único modo electromagnético viaja a través de la línea y por tanto ésta se denomina monomodo. Sólo se propagan los rayos paralelos al eje de la fibra óptica, consiguiendo el rendimiento máximo,

·         Ancho de banda hasta 50 ghz.

·         Velocidades 622mbps

·         Alcance de transmisión de:100km

·         Este tipo de fibras necesitan el empleo de emisores láser para la inyección de la luz, lo que proporciona un gran ancho de banda y una baja atenuación con la distancia, por lo que son utilizadas en redes metropolitanas y redes de área extensa. Por contra, resultan más caras de producir y el equipamiento es más sofisticado.

·         Multimodo. Cuando el valor de la apertura numérica es superior a 2,405, se transmiten varios modos electromagnéticos por la fibra, denominándose por este motivo fibra multimodo.

Las fibras multimodo son las más utilizadas en las redes locales por su bajo coste.

Diámetros fibra óptica multimodo: 62.5/125 Y 100/140 MICRAS

DISTANCIAS DE TRANSMISION: 2.4 KM.

VELOCIDADES: 10Mbps, 16Mbps, 100Mbps,155Mbps

·         Con salto de índice. La fibra óptica está compuesta por dos estructuras que tienen índices de refracción distintos. La señal de longitud de onda no visible por el ojo humano se propaga por reflexión.

·

·         ANCHO DE BANDA ALCANZADO 10KHZ

·         Con índice gradual. El índice de refracción aumenta proporcionalmente a la distancia radial respecto al eje de la fibra óptica. Es la fibra más utilizada.y proporciona un ancho de banda de hasta 1 GHz

·        ANCHO DE BANDA :DE HASTA 1GHZ

MAPA CONCEPTUAL
